T-1475L立式加工中心
2021-04-25

台群精机


一、设备技术描述、参数及配置

1、设备技术描述

T-1475L立式加工中心是一台中型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于中型箱体类、板类、盘类、阀门类、壳体类等复杂零件的多品种中小批量加工。

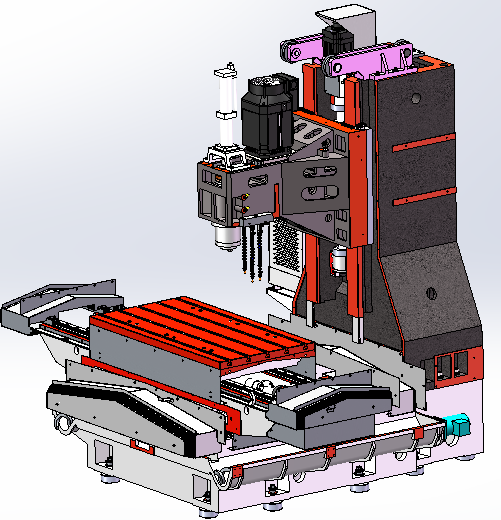

Ø 整机结构为定柱式,十字滑台结构,机床Y轴采用四导轨设计,可确保加工时的重负荷能力,并确保加工精度。整机为全封闭防护,机床造型美观,操作、维修方便。

Ø 基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使机床得到高刚性和稳定的精度。

Ø 主轴采用台群的高速主轴单元,标配皮带传动BT50-6000rpm主轴,切削效率高。

Ø 主轴前端采用迷宫设计,主轴带气幕保护功能,防止切削液进入主轴轴承。

Ø 立式加工中心主轴具备中心吹气功能,配置自动恒温循环油冷却装置,使得主轴温升小、热变形小、保持高加工精度。

Ø 主轴箱移动(Z轴)配有中央导引设计的平衡锤装置,即使在高速移动时,配重也不产生晃动。配重与主轴箱重量比例精确可获得最佳的加工特性,且使Z轴驱动电机具有良好的负载特性。

Ø 采用市场验证成熟的气压打刀,保证每次打刀的稳定与可靠,保护了主轴,提升了机床整体性能。

Ø 三轴进给采用电机与高精度滚珠丝杠采用直接连接驱动的方式,大直径C3级滚珠丝杠经预拉伸安装,进一步提高传动刚性及定位精度。

Ø X/Y轴导轨采用45线轨承载,高刚性,低摩擦,低噪音;Z轴导轨采用矩形硬轨承载,高刚性,抗震性强,可以承载更大的切削力。

Ø 机床的导轨和丝杠均采用定时定量润滑系统,能够对各润滑点的供油周期和供油量进行调整,并通过电气系统控制实现全自动集中润滑。

Ø 机床排屑采用内置双螺排,前置链板式排屑机,自动化程度高,减少人工清理时间,自动化,人性化,高效率。

Ø 机床水箱采用多层过滤系统结构,为工件加工提供良好的切削液。

Ø 机床配备高性能FANUC 0i-MF(5包)数控系统,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。

Ø 工作条件

(1)三相交流电源:380V±5%;50Hz±1Hz  。

(2)环境温度:10 Cº~40Cº

(3)相对湿度:≤75%

(4)远离光源、振源和热源,远离高频发电动机、放电动机、电焊机等,避免电器干扰使机床NC系统发生故障。

(5)如果使用地区电压不稳定,机床应配备稳压电源。

(6)机床应有可靠的接地:接地导线为铜质导线,线径不应小于10mm2,接地电阻小于4欧姆。

(7)为保证设备的正常工作性能,气源压缩空气如果达不到气源要求,应在机床

进气前端增加一套气源净化装置。
