T-6050-2 双头立式加工中心
T-6050-2 线轨型双头立式加工中心，采用独立控制的双Z轴双主轴，单X、Y轴十字滑台结构设计。
一、产品特性 Product Characteristics
1）三菱M80B数控系统
2） 铸铁床身 横梁
3）24T刀臂式刀库
4）双头双刀库 提高加工效率
5）可多个产品同时加工 提高效率
6）可快速铣、钻、攻等多种工序加工
二、应用领域 Application Area
适用于箱体类产品批量生产，五金产品批量生产，新能源箱体类产品批量生产，5G箱体类产品批量生产，五金阀体类、盘类产品的批量生产。
三、加工工件 Machining Workpiece
四、产品参数 Product Parameters
| 名 称 | 项 目 | 参 数 |
| 工作台 | 工作台尺寸(mm) | 1400 * 500 |
| 工作台至主轴鼻端的距离（mm） | 180 ∼ 780 | |
| 最大承载重量（Kg） | 150 | |
| 行程 | X向行程（mm） | 600 |
| Y向行程（mm） | 500 | |
| Z向行程（mm） | 600 | |
| 主轴 | 主轴功率（Kw） | 7.5/11 |
| 主轴最高转速（rpm） | 12000 | |
| 主轴直径(mm) | φ150 | |
| 主轴换刀方式 | 气动换刀 | |
| 刀柄规格 | BT40 | |
| 进给速度 | 最大空跑进给速度（m/min） | 48 |
| 最大切削进给速度（m/min） | 20 | |
| 机床精度 | 定位精度:X/Y/Z（mm） | 0.008 |
| 重复定位精度 :X/Y/Z（mm） | 0.005 | |
| 刀库 | 刀库容量（T） | 24T*2 |
| 刀库形式 | 刀臂式刀库 | |
| 动力源 | 空气机压力(Mpa) | ≥0.6 |
| 电力需求(Kw) | 27 | |
| 其它参数 | 外型尺寸(前后*左右*上下mm) | 2850*2750*3100 |
| 重量(约重:Kg) | 7800 | |
| 是否配置网络传输、监控功能 | 有 | |
| 是否配置对刀仪 | 有 |
注:机床外形因配置有所变化，不做另行通知。

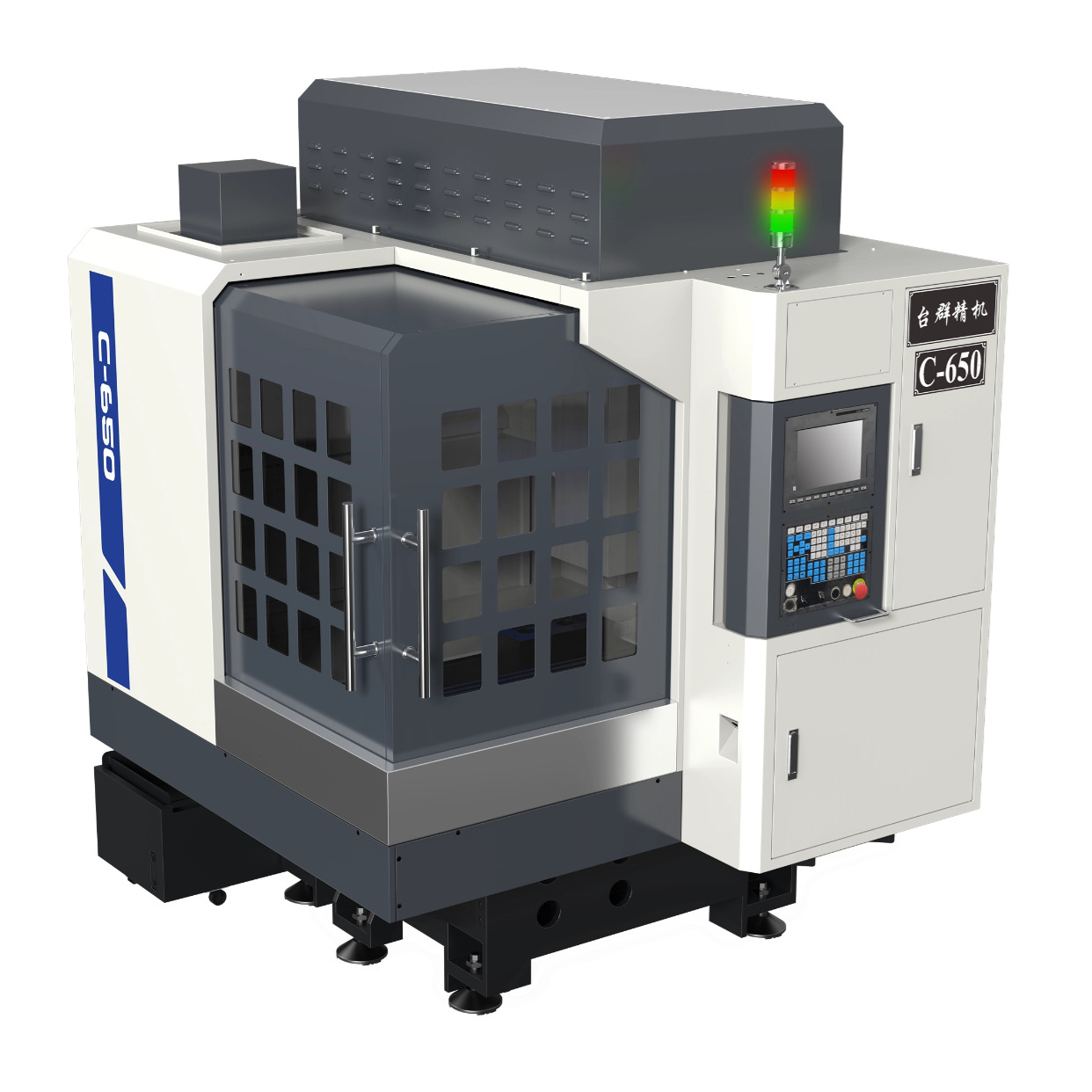

C-650 单头高速雕铣加工中心
产品介绍 Product Brief
采用龙门式结构，由高品质米汉纳铸铁铸造，内部龙骨架加强，全部铸铁经过退火处理，稳定性高、长期使用不变形。整体比同机型偏重、密封形外罩，双面门开启使产品加工方便。
采用专 用高速雕铣机控制系统，精密滚珠丝杆与线性导轨，联轴器有精密测量，确保在加工过程中稳定，返回动作零间隙，提高生产效率。
性价比高、加工速度快、加工产品光洁度好，受到越来越多的客户青睐，是华领智能主导产品之一。
采用专 用高速雕铣机控制系统，精密滚珠丝杆与线性导轨，联轴器有精密测量，确保在加工过程中稳定，返回动作零间隙，提高生产效率。
性价比高、加工速度快、加工产品光洁度好，受到越来越多的客户青睐，是华领智能主导产品之一。
产品特性 Product Characteristics
1）新一代高速高精数控系统。
2）使用电主轴及电箱冷却技术，并配置全封闭机床防护罩，提高机床运作的精度和热稳定性。
3）全新设计的抑振技术，提高零件表面效果，提升刀具寿命。
4）选配在机测量系统，可以自动检测零件位置与尺寸偏差，有效提升零件加工的直通率。
5）可选配高速编码器电主轴，可实现高速刚性攻丝。
应用领域 Application Area
华领智能雕铣机C-650适用范围比较广，对不同材料：钢、铜、铝、有机玻璃等均可精密加工。
广泛用于精密模具模仁粗精加工一次完成，模具紫铜工、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。
广泛用于精密模具模仁粗精加工一次完成，模具紫铜工、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。
标准配置 Standard Configuration
1）高刚性铸件床身、横梁。
2）高速高精数控系统。
3）交流伺服电机，精密级丝杆/导轨。
4）半伞形伺服刀库。
5）主轴独立供冷，电箱温控系统。
6）高精度自动对刀仪。
7）三色警示灯，防爆工作灯。
8）全罩一体式钣金。
可选配置 Optional Configuration
1）无线自动探针测量系统
2）第4轴或摇篮5轴
3）7. 5Kw大功率电主轴
4）30000转高速电主轴
5）主轴定向功能(攻牙功能)
6）油雾分离器
7）Syntec M22A NC系统
加工工件 Machining Workpiece
视频介绍 Video Introduction
加工视频 Processing Video
产品参数 Product Parameters
| 名 称 | 项 目 | 参 数 |
| 工作台 | 工作台尺寸(mm) | 600 * 500 |
| 工作台至主轴鼻端的距离（mm） | 120 ∼ 380 | |
| 最大承载重量（Kg） | 200 | |
| T型槽工作台 | 5-14*100 | |
| 行程 | X向行程（mm） | 600 |
| Y向行程（mm） | 500 | |
| Z向行程（mm） | 260 | |
| 主轴 | 主轴功率（Kw） | 7.5 |
| 主轴最高转速（rpm） | 24000 | |
| 主轴直径(mm) | φ120 | |
| 主轴换刀方式 | 气动换刀 | |
| 刀柄形式 | BT30 | |
| 轴端静态跳动（主轴端面距测试棒5mm处） （μm） | ≤2 | |
| 进给速度 | 最大空跑进给速度（m/min） | 15 |
| 最大切削进给速度（m/min） | 10 | |
| 机床精度 | 定位精度:X/Y/Z（mm） | 0.008 |
| 重复定位精度 :X/Y/Z（mm） | 0.005 | |
| 循圆精度 （mm） | ≤0.015/φ300 | |
| 刀库 | 刀库容量（ T ） | 12 |
| 主轴冷却 | 主轴冷却机制冷量(W) | ≥1000 |
| 润滑装置 | 润滑方式 | 自动稀脂润滑 |
| 动力源 | 空气机压力(Mpa) | ≥0.6 |
| 外部真空源接口 | φ19内径2m | |
| 电力需求(Kw) | 13.5 | |
| 其它参数 | 外型尺寸(前后*左右*上下mm) | 2080*1910*2480 |
| 重量(约重:Kg) | 3500 | |
| 是否配置网络传输、监控功能 | 有 | |
| 是否配置对刀仪 | 有 |
注:机床外形因配置有所变化，不做另行通知。
