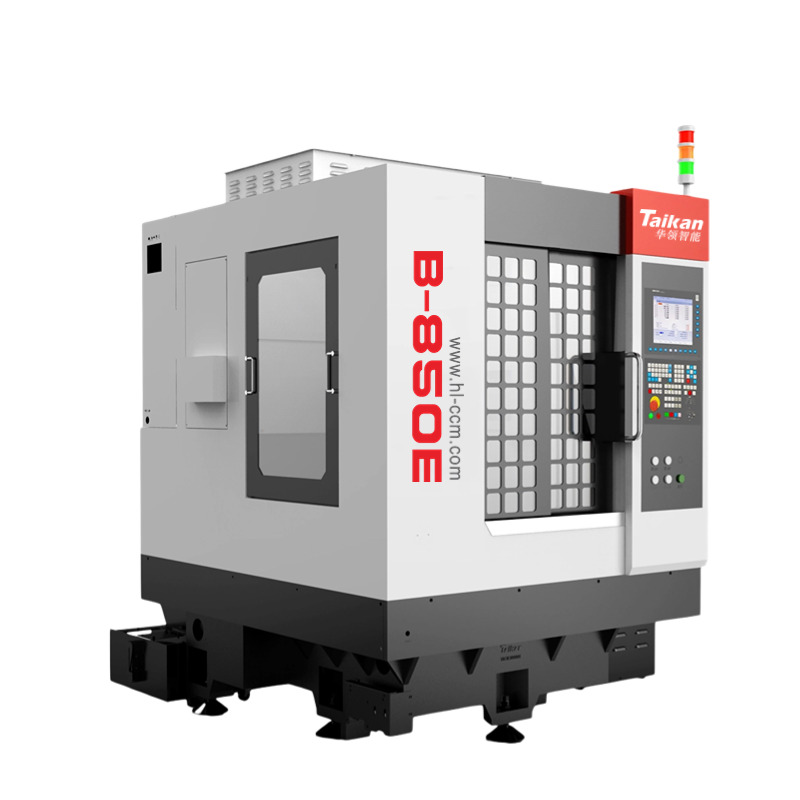

B-850E 高速数控精雕机属于定梁式龙门精雕机,是一种高效高精的数控机床。
一、产品特性 Product Characteristics
1)采用铸铁材质床身、横梁,机床主体结构经过计算机有限元分析,合理布局床身、横梁结构,与同类机床相比,在机床精度的稳定性上更好。
2)可根据不同产品加工要求,选择不同性能特点的高速精密电主轴。
3)XY轴行程为850*600mm,可加工大尺寸零件。
4)采用半伞型13T刀库,刀库成熟稳定。
二、应用领域 Application Area
1)汽车车载显示器异形玻璃、平板电脑盖板玻璃等玻璃材料的磨边、磨孔、倒边、减薄加工。
2)智能家电、光电行业玻璃、亚克力材料的磨削、铣削加工。
3)手机中框、平板外壳、5G等3C行业板、壳、箱体零件的开粗及精修加工。
4)仪器仪表、电子电器等行业板、盖类零件的批量加工。
三、加工工件 Machining Workpiece
名 称 | 项 目 | 参 数 |
工作台 | 工作台尺寸(mm) | 850 * 600 |
工作台至主轴鼻端的距离(mm) | 180 ∼ 330 | |
最大承载重量(Kg) | 150 | |
行程 | X向行程(mm) | 800 |
Y向行程(mm) | 600 | |
Z向行程(mm) | 150 | |
主轴 | 主轴功率(Kw) | 6.0 |
主轴最高转速(rpm) | 36000 | |
主轴直径(mm) | φ100 | |
主轴换刀方式 | 气动换刀 | |
刀柄规格 | HSK-E32 | |
进给速度 | 最大空跑进给速度(m/min) | 18 |
最大切削进给速度(m/min) | 10 | |
机床精度 | 定位精度:X/Y/Z(mm) | 0.006 |
重复定位精度 :X/Y/Z(mm) | 0.005 | |
刀库 | 刀库容量(T) | 13 |
刀库形式 | 半伞型伺服刀库 | |
动力源 | 空气机压力(Mpa) | ≥0.6 |
电力需求(Kw) | 10.5 | |
其它参数 | 外型尺寸(前后*左右*上下mm) | 2280*1650*2360 |
重量(约重:Kg) | 2850 | |
是否配置网络传输、监控功能 | 有 | |
是否配置对刀仪 | 有 |
注:机床外形因配置有所变化,不做另行通知。
