T-6050-2 线轨型双头立式加工中心,采用独立控制的双Z轴双主轴,单X、Y轴十字滑台结构设计。
一、产品特性 Product Characteristics
1)三菱M80B数控系统
2) 铸铁床身 横梁
3)24T刀臂式刀库
4)双头双刀库 提高加工效率
5)可多个产品同时加工 提高效率
6)可快速铣、钻、攻等多种工序加工
二、应用领域 Application Area
适用于箱体类产品批量生产,五金产品批量生产,新能源箱体类产品批量生产,5G箱体类产品批量生产,五金阀体类、盘类产品的批量生产。
三、加工工件 Machining Workpiece
名 称 | 项 目 | 参 数 |
工作台 | 工作台尺寸(mm) | 1400 * 500 |
工作台至主轴鼻端的距离(mm) | 180 ∼ 780 | |
最大承载重量(Kg) | 150 | |
行程 | X向行程(mm) | 600 |
Y向行程(mm) | 500 | |
Z向行程(mm) | 600 | |
主轴 | 主轴功率(Kw) | 7.5/11 |
主轴最高转速(rpm) | 12000 | |
主轴直径(mm) | φ150 | |
主轴换刀方式 | 气动换刀 | |
刀柄规格 | BT40 | |
进给速度 | 最大空跑进给速度(m/min) | 48 |
最大切削进给速度(m/min) | 20 | |
机床精度 | 定位精度:X/Y/Z(mm) | 0.008 |
重复定位精度 :X/Y/Z(mm) | 0.005 | |
刀库 | 刀库容量(T) | 24T*2 |
刀库形式 | 刀臂式刀库 | |
动力源 | 空气机压力(Mpa) | ≥0.6 |
电力需求(Kw) | 27 | |
其它参数 | 外型尺寸(前后*左右*上下mm) | 2850*2750*3100 |
重量(约重:Kg) | 7800 | |
是否配置网络传输、监控功能 | 有 | |
是否配置对刀仪 | 有 |
注:机床外形因配置有所变化,不做另行通知。

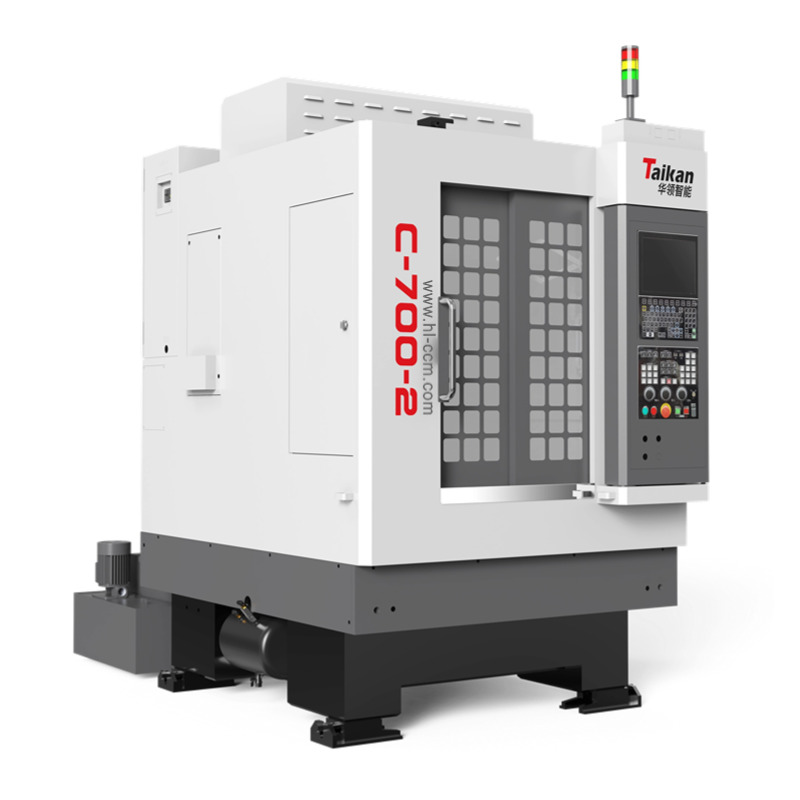

华领智能 C-700-2 双头高速精雕加工中心,属于定梁式龙门精雕机,是一种高效高精的数控机床。
机床主体材质采用人造大理石,耐腐蚀性强,热稳定性优,导轨面采用研磨工艺,精度保持性好;选配地轨式机械手,可实现自动化上下料不停机加工。
产品特性 Product characteristics
1)新一代高速高精数控系统。
2)使用电主轴及电箱冷却技术,并配置全封闭机床防护罩,提高机床运作的精度和热稳定性。
3)全新设计的抑振技术,提高零件表面效果,减轻振纹,提升刀具寿命。
4)采用大视角的视窗,方便监测加工进度及效果。
应用领域 Application Area
玻璃盖板及板材类产品的大批量。
标准配置 Standard Configuration
1)天然大理石床身、横梁。
2)高速高精数控系统。
3)交流伺服电机,精密级丝杆/导轨。
4)自动润滑系统,工件冷却水箱。
5)主轴独立供冷,电箱温控系统。
6)高精度自动对刀仪。
7)三色警示灯,防爆工作灯。
8)全罩一体式钣金。
9)真空过滤系统。
可选配置 Optional Configuration
1)地轨式机械手
2)安全门锁
3)气缸治具
4)油雾分离器

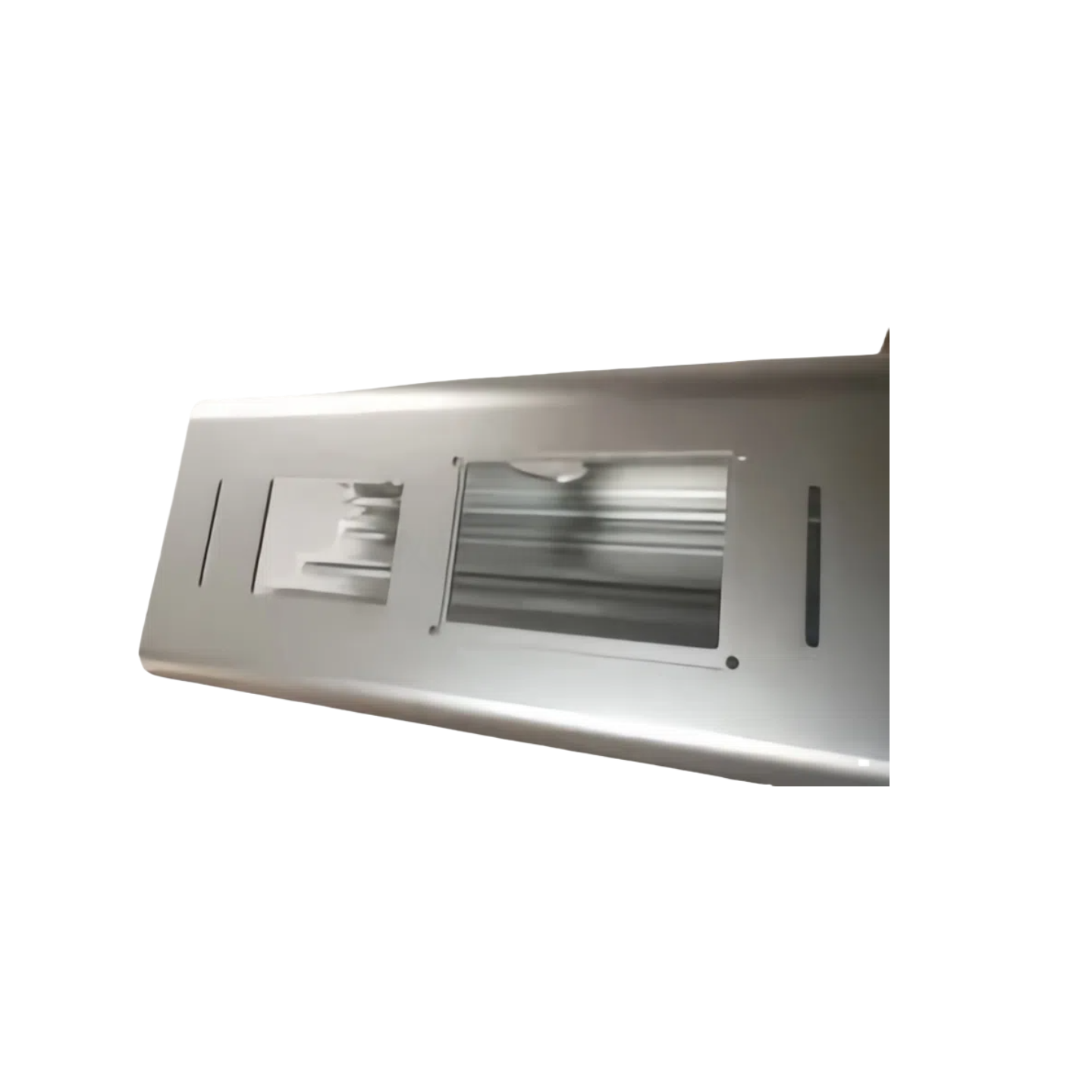

加工工件 Machining Workpiece
产品参数 Product Parameters
名 称 | 项 目 | 参 数 |
工作台 | 工作台尺寸(mm) | 700 * 500 |
工作台至主轴鼻端的距离(mm) | 60 ∼ 210 | |
最大承载重量(Kg) | 150 | |
T型槽工作台 | 7-8*56.5 | |
行程 | X向行程(mm) | 350 |
Y向行程(mm) | 500 | |
Z向行程(mm) | 150 | |
主轴 | 主轴功率(Kw) | 2.5 |
主轴最高转速(rpm) | 60000 | |
主轴直径(mm) | φ62 | |
主轴换刀方式 | 气动换刀 | |
主轴间距 | 350 | |
刀柄规格 | 直柄式(Φ3.175 Φ4 Φ6.0) | |
轴端静态跳动(主轴端面距测试棒5mm处) (μm) | ≤2 | |
进给速度 | 最大空跑进给速度(m/min) | 30 |
最大切削进给速度(m/min) | 10 | |
机床精度 | 定位精度:X/Y/Z(mm) | 0.005 |
重复定位精度 :X/Y/Z(mm) | 0.004 | |
主轴冷却 | 主轴冷却机制冷量(W) | ≥1000 |
润滑装置 | 润滑方式 | 自动稀脂润滑 |
动力源 | 空气机压力(Mpa) | ≥0.6 |
外部真空源接口 | φ19内径2m | |
电力需求(Kw) | 9.5 | |
其它参数 | 外型尺寸(前后*左右*上下mm) | 2279*1653*2171 |
重量(约重:Kg) | 2600 | |
是否配置网络传输、监控功能 | 有 | |
是否配置对刀仪 | 有 |
注:机床外形因配置有所变化,不做另行通知。
