双头钻攻中心
详细内容

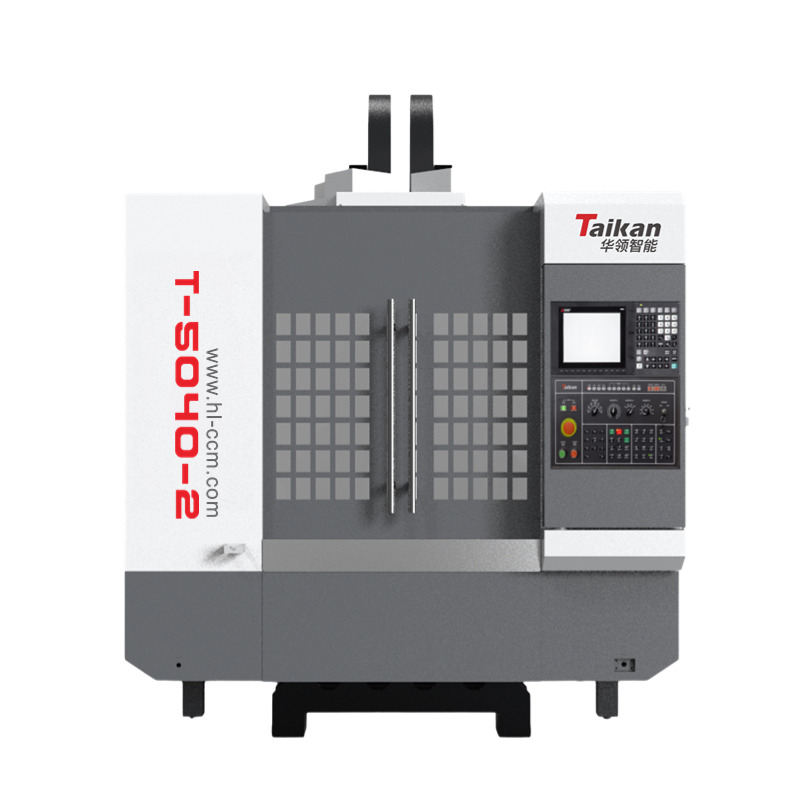

T-5040-2 多头立式加工中心的特点

铸铁床身和梁结构
机床的床身和横梁由铸铁制成,使用计算机有限元分析 (FEA) 对整体结构进行分析,以确保最佳布局。与同类机器相比,这种设计具有卓越的精度稳定性。


双主轴设计,提高效率
双主轴设计允许在一次装夹中同时加工两个相同的零件,效率是传统钻孔和攻丝机的 1.7-2 倍。

标准 21 刀斜盘刀库
大刀库容量和高换刀效率,刀具到刀具 (T-to-T) 时间仅为 1.5 秒。

T-5040-2 多头立式加工中心机的应用

最适于一般工业中小型板状零件、圆盘状零件和壳体零件的加工。

3C 行业:适用于手机边框、SIM 卡托、铰链、平板电脑外壳以及板、壳、箱组件等 5G 相关零件的粗加工和精加工工艺。

精密工业:适用于仪器、小型模具和医疗设备等行业的板材、外壳和箱体组件的粗加工和精加工。

CNC 高速机

工件示例 1

多头 CNC

工件示例 2

高速 CNC 加工中心

工件示例 3

高速加工中心

工件示例 4

CNC 高速机

工件示例 1

多头 CNC

工件示例 2

高速 CNC 加工中心

工件示例 3

高速加工中心

工件示例 4

CNC 高速机

工件示例 1

多头 CNC

工件示例 2

高速 CNC 加工中心

工件示例 3

高速加工中心

工件示例 4

T-5040-2 多头立式加工中心规格

名字

项目

参数

工作台

台面尺寸 (mm)

1200*400

工作台到主轴鼻端的距离 (mm)

180~500

最大承重 (Kg)

500

行程

X 方向行程 (mm)

500

Y 方向行程 (mm)

400

Z 行程 (mm)

320

主轴

主轴功率 (Kw)

3.7/5.5

主轴最高转速 (rpm)

20000

主轴直径 (mm)

φ100

主轴换刀方法

气动换刀装置

柄型

BT30 系列

进给速度

最大进给速度 (m/min)

36

最大切削进给速度 (m/min)

30

机床精度

定位精度:X/Y/Z (mm)

0.005

重复定位精度:X/Y/Z (mm)

0.004

刀库

刀库容量

21T*2

刀库形式

斜盘刀库

电源

气压 (Mpa)

≥0.6

总耗电功率 (Kw)

23

其他参数

尺寸(前后 *
左右 * 上下 mm)

2650*2600*2830

重量 (大约重量:Kg)

5000

是否配置网络
传输和监控功能

是否配置对刀仪

本页信息仅供参考。规格和详细信息可能会因产品升级或改进而发生变化。如需更多信息,请联系我们。
