2020年中国加速发展5G，目前已有20余省、区、市发布了5G相关的指导意见或行动方案，三大运营商全年5G开支预算合计1803亿元，同比增长337.62%。

4月9日下午，ITES深圳工业展精密加工线上微课，台群精机营销总经理助理梁丰沛先生给大家带来5G基站加工的技术方案。

5G产品加工工艺难点

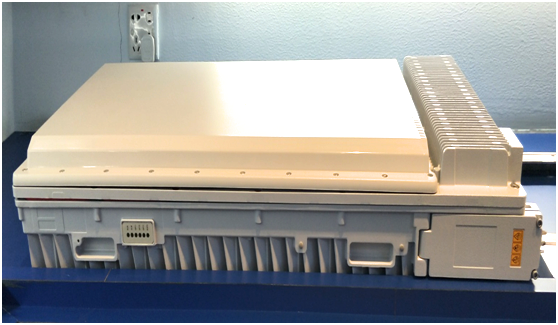

目前，5G产品机加主要以铣削、钻孔、攻丝为主。其加工的难点以滤波器产品加工工艺要求为例：滤波器工件需完成多个面多个工序加工；工件在工艺编排不好时，需重复装拆夹；加工余量小（0.5-1mm），基本无重切削；因产品为压铸件，砂眼及杂质易断钻头和丝攻。



  中小型腔体加工方案

方案一：四面双工位，一台设备出成品

选用台群T-H11卧加，搭载24T刀臂式刀库，换刀时间2.4S，搭配12000转直连主轴，具备高速刚性攻丝、钻孔，效率提高显著。

卧加机台工作台旋转加工，一次装夹4Pcs物料；2Pcs物料横向装夹，加工工位1（正面/左侧面/右侧面）；2Pcs物料纵向装夹，加工工位2（反面）。

加工优势：

加工效率高，1出2夹具设计，一次性装夹可加工两套产品；

定位精度高，1次装夹可加工产品4个面，避免重复装夹造成的定位误差；

节约成本，相对于立加易于排屑，避免加工中断刀。

方案二：一台立加加工正面/反面，一台立加配四轴加工侧面

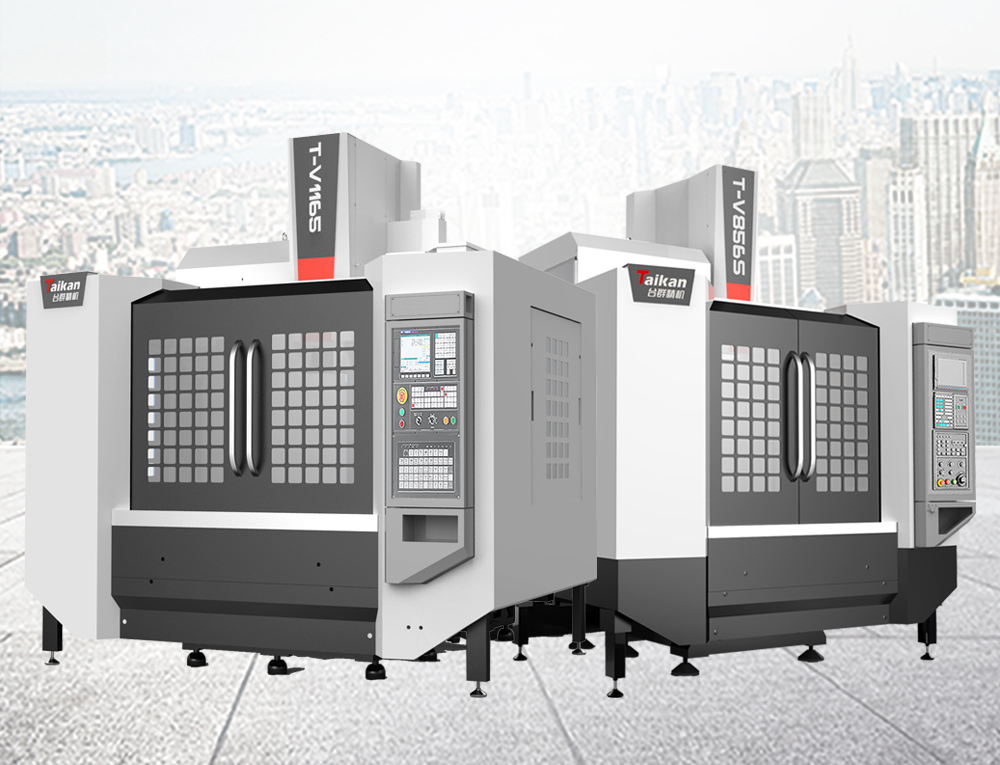

选用台群T-V856S立加机台加工正面工位1/反面工位2，每次装夹1Pcs物料，加工完成后，顺序装夹下一物料。选用台群T-V1165立加机台+四轴加工所有侧面工序，每次装夹1Pcs物料，四轴旋转加工侧面。

加工优势：

正反面加工的每台机加工1个工位，流水式作业，两个工位互不干涉；

侧面四轴加工，1次装夹可加工所有侧面结构，更好的保证了加工精度。相对于普通三轴加工，无需手动换面，提高了加工效率。

   大型腔体加工方案

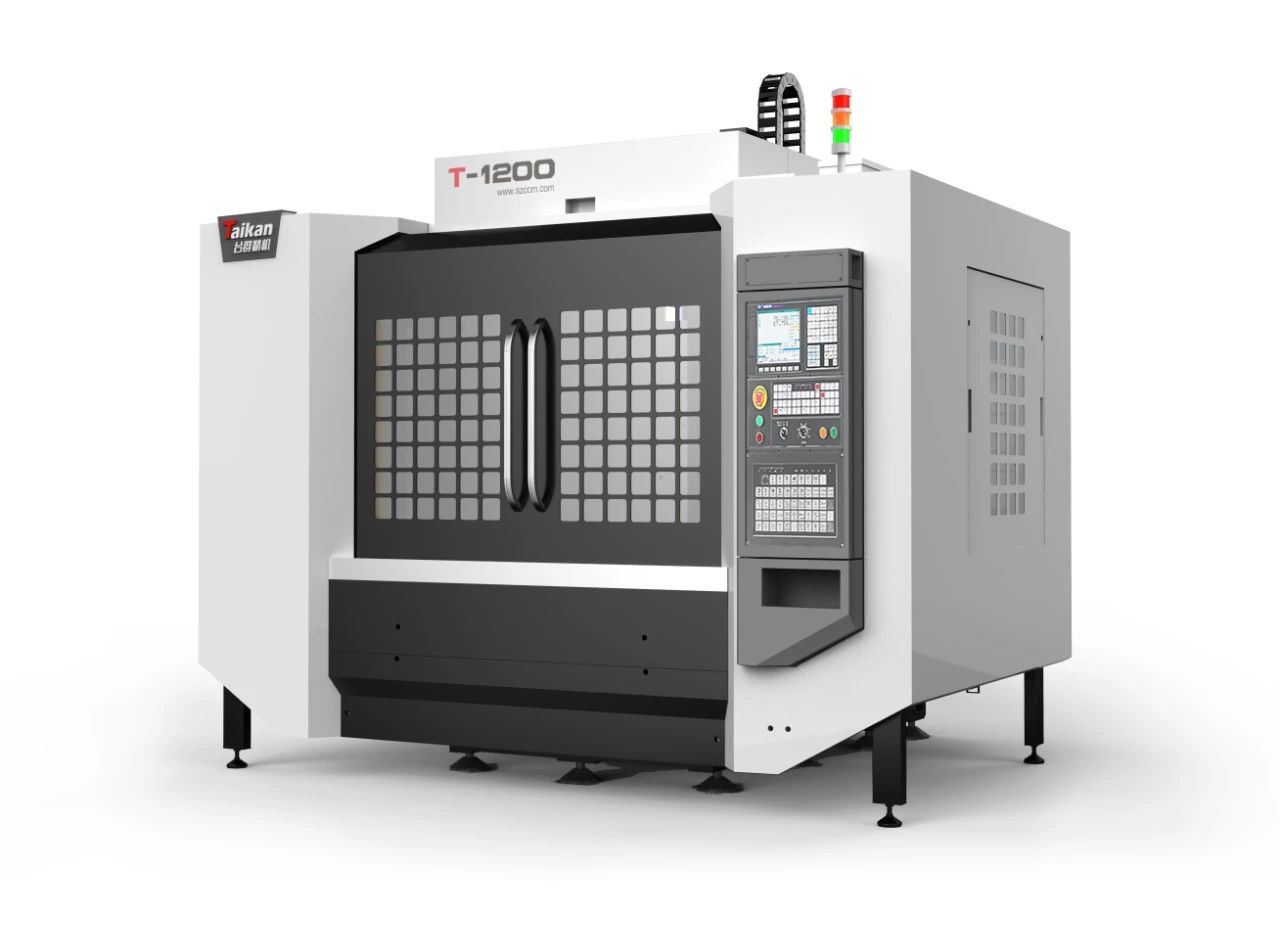

选用台群T-V1265立加或T-1200钻攻机加工正反面，T-H11加工四周侧面。T-V1265机台可满足大切削量加工，机械的整体刚性相对于T-1200强。T-1200钻孔及攻牙效率比T-V1265机台高约10%，适合高转速，快进给，轻切削。

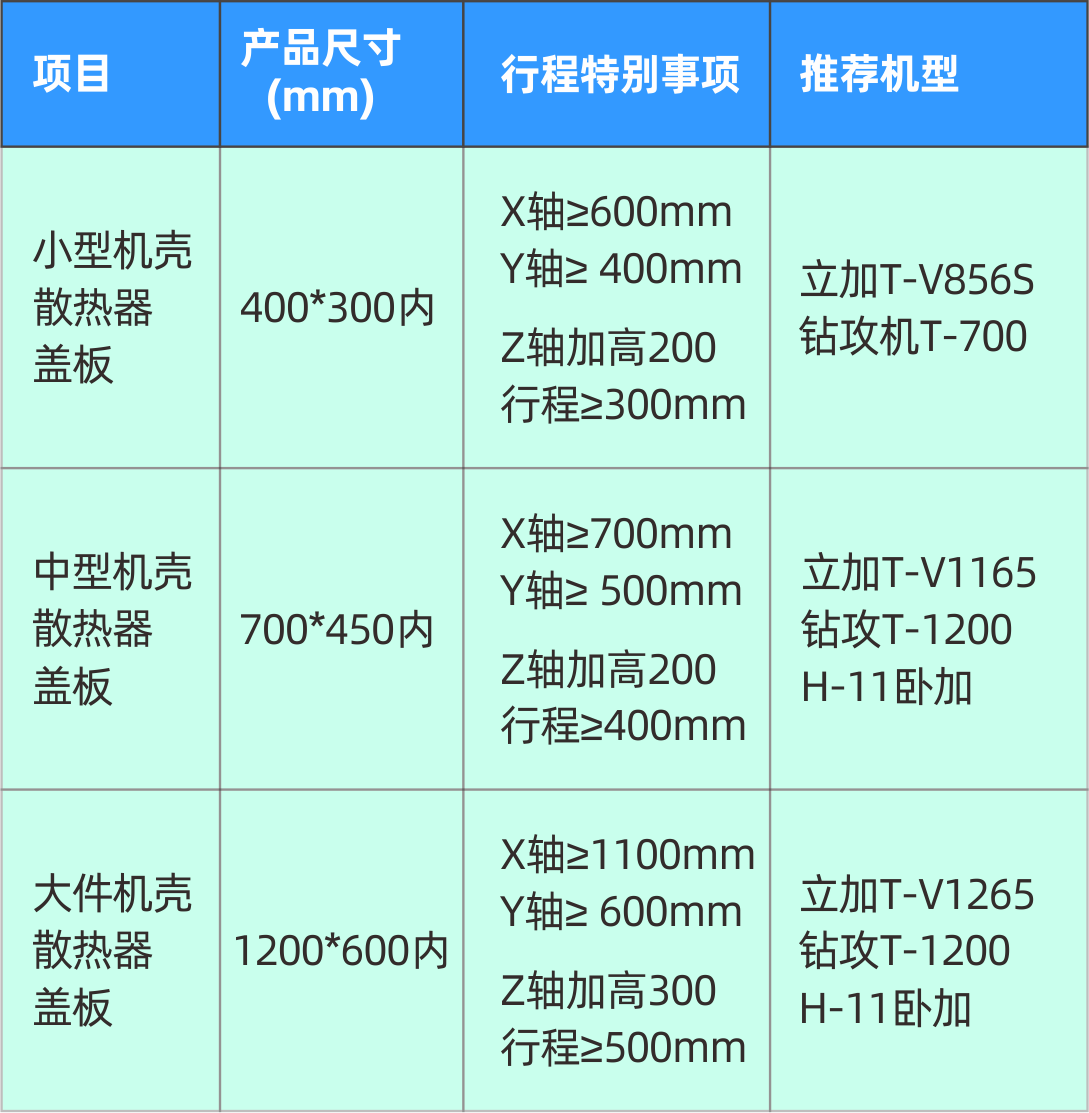

滤波器产品加工设备选型
