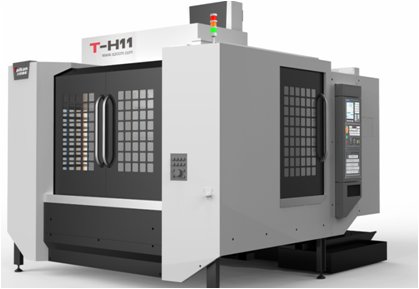

1、设备技术描述

H-63型卧式加工中心主要适用于航空、航天、汽车、军工、能源、信息、模具等行业的零件加工。便于加工复杂的箱体类零件。其性能指标和精度指标完全符合国家标准。产品经模块化设计，可以按市场需求进行产品系列化和客户化制造，其良好的性能价格比是国内外客户的最佳选择。

整机结构：机床采用正T型结构形式，立柱左右移动式（X轴），主轴箱上下移动（Y轴）和工作台前后移动（Z轴），并配有回转工作台。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。主要铸件均经过有限元分析，筋格布置合理，充分满足机床高扭矩切削的需要。

主轴箱：机床选用标准机械主轴（6000rpm），也可选用高刚性机械主轴（4000rpm），采用高刚性主轴时，主轴传动采用两档齿轮变速，提高加工的扭矩，高转速、高精度、噪音低，充分满足镗铣及钻孔加工要求；标配水冷却机对主轴充分冷却，满足加工精度和提高主轴寿命。

旋转工作台：选用台湾标准工作台，台面带T型槽（或螺纹孔），分度为1°（可选用0.001°的NC转台），鼠牙盘结构，定位精度和重复定位精度高，液压夹紧，涡轮蜗杆传动。

导　　轨：床身导轨（Z轴），立柱导轨（X轴）和主轴箱导轨（Y）采用进口重载滚柱直线导轨，摩擦力小、承载能力强、高速振动小、低速无爬行、定位精度高。立柱导轨采用前低后高的组合布置，在满足刚性的条件下减少移动部件重量和加大基础件重量，提高加工时的动态响应，受力状况好于平导轨结构，加大导轨的跨距能提高承载能力。

驱　　动：X、Y、Z三个进给轴均采用伺服电机和高精度滚珠丝杠驱动结构驱动，定位精度高，稳定性好，运行可靠。

系   统：配置高性能FANUC 0i-MF（1包)数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。

可选配置：高刚性主轴，齿轮箱或ZF箱，光栅尺，主轴中心出水，西门子数控系统。

工作条件：

（1）三相交流电源：380V±10%； 50Hz±1Hz  。

（2）保持一个恒定的环境温度，对进行精密加工是必不可少的因素。

1) 可用环境温度要求10℃～40℃，当环境温度为20℃时，湿度应为40～75％。

2) 为把机床的静态精度保持在规定的范围内，最佳环境温度要求17℃～25℃，并在24小时内，环境温度变化小于2℃，从地面到机床高度之间环境温度的变化保持在1℃之内。

（3）远离光源、振源和热源，远离高频发电动机、放电动机、电焊机等，避免电器干扰使机床NC系统发生故障。

（4）如果使用地区电压不稳定，机床应配备稳压电源。

（5）机床应有可靠的接地：接地导线为铜质导线，线径不应小于10mm2，接地电阻小于4欧姆。

（6）卧式加工中心为保证设备的正常工作性能，气源压缩空气的如果达不到气源要求，应在机床进气前增加一套气源净化装置。
